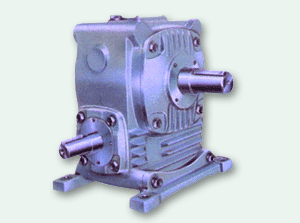

圆弧齿圆柱蜗轮减速机
圆弧齿圆柱蜗轮减速机
一、概述
圆弧齿圆柱蜗杆减速器，符合部颁标准JB2318-79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间；输入扭矩在11-2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。

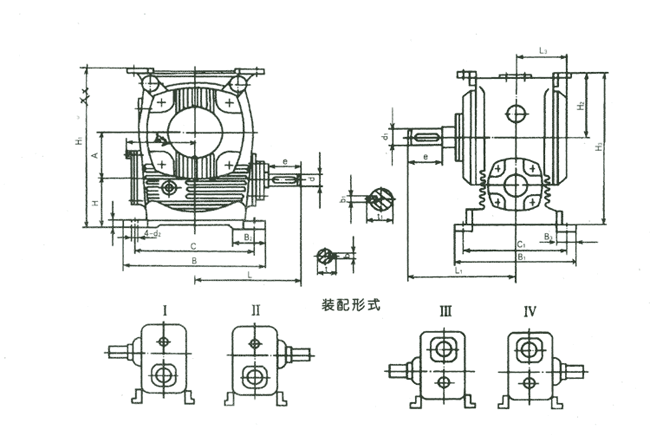

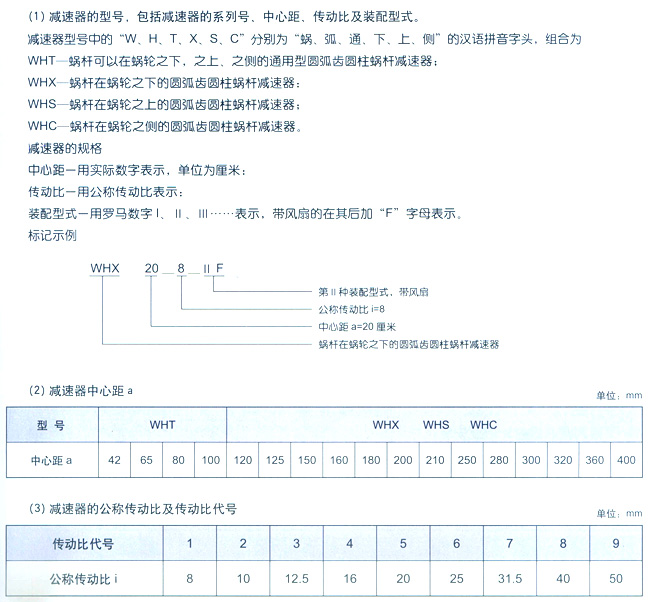

二、型号、型式、尺寸
|
尺寸 |
A |
B |
B1 |
B2 |
B3 |
C |
C1 |
H |
H1 |
H2 |
H3 |
h |
L |
| WHT04 | 42 | 145 | 125 | 35 | 25 | 120 | 105 | 71 | 190 | 77 | 173 | 12 | 118.5 |
| WHT06 | 65 | 180 | 156 | 40 | 30 | 155 | 126 | 63 | 233 | 105 | 315 | 15 | 144 |
| WHT08 | 80 | 240 | 206 *182 |
55 | 34 | 205 *210 |
172 *148 |
90 *88 |
278 | 110 *122 |
277 *279 |
20 | 175 *180 |
| WHT10 | 100 | 292 *290 |
238 *216 |
68.5 | 42 | 250 *256 |
196 *176 |
105 *100 |
336 | 135 *142 |
335 *331 |
25 | 210 *215 |
说明：*为原草案标准，由于工厂原产品按草案标准生产，现在处于由草案向JB318标准过渡阶段，即：草案和JB2318产品均在生产，为此如需部颁标准产品，在合同上注明JB2318。示例：JB2318WHTOB-9-V，否则，仍按原草案供货。
注：本系列减速器的额定输出扭矩详见有关设计手册或来函来电咨询。
